Запасные части на квадратный делитель автомат DSA10-20 RAM Srl. (Италия)

Группа корпуса Группа крышки Группа деления Насосная группа

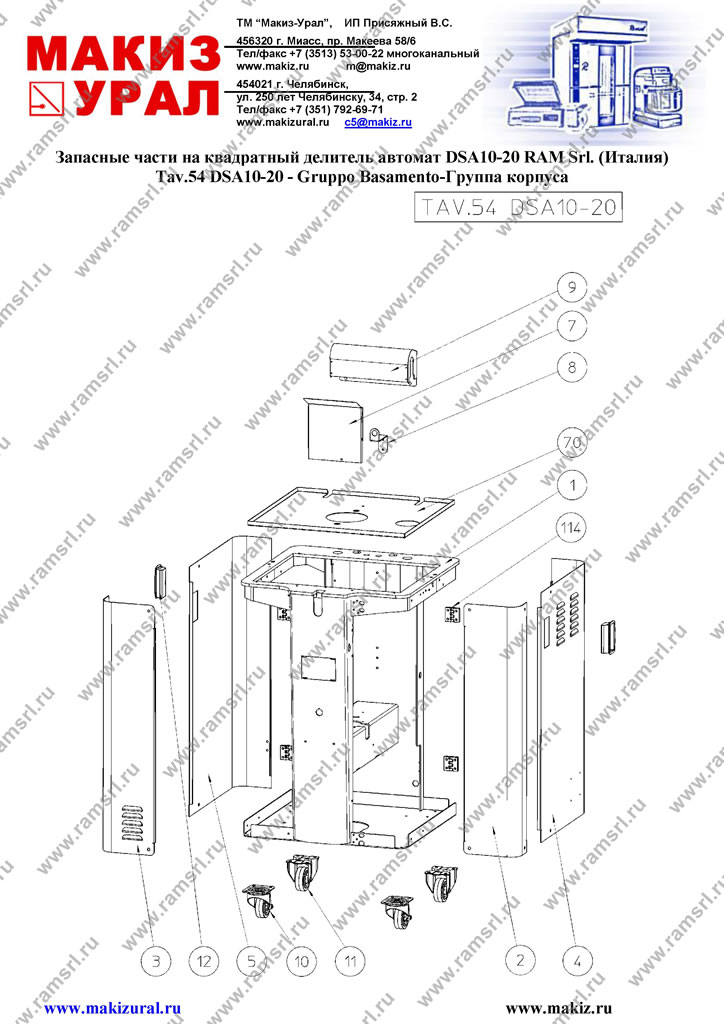

Tav.54 DSA10-20 - Gruppo Basamento-Группа корпуса

Позиция Количество Наименование
1 1 Telaio / Станина
2 1 Carter ant. lato dx / Правая передняя крышка
3 1 Carter ant. lato sx / Левая передняя крышка
4 1 Carter post, lato dx/ Правая задняя крышка
5 1 Carter post, lato sx/ Левая задняя крышка
7 1 Lamiera copri contatti / Защитный кожух контактов
8 1 Piastra sensore / Пластина крепления датчиков
9 1 Copertura gr. cerniera post. / Защитный кожух шарнира крышки
10 2 Ruota con supp. a piastra girevole con freno / Колесная платформа с тормозом
11 2 Ruota con supp. a piastra fissa / Колесная платформа
12 2 Maniglia a incasso / Утопленная ручка
70 1 Lamiera di recupero / Мукоуловительный щиток
114 4 Cerniera attacco carter / Шарнир крышки

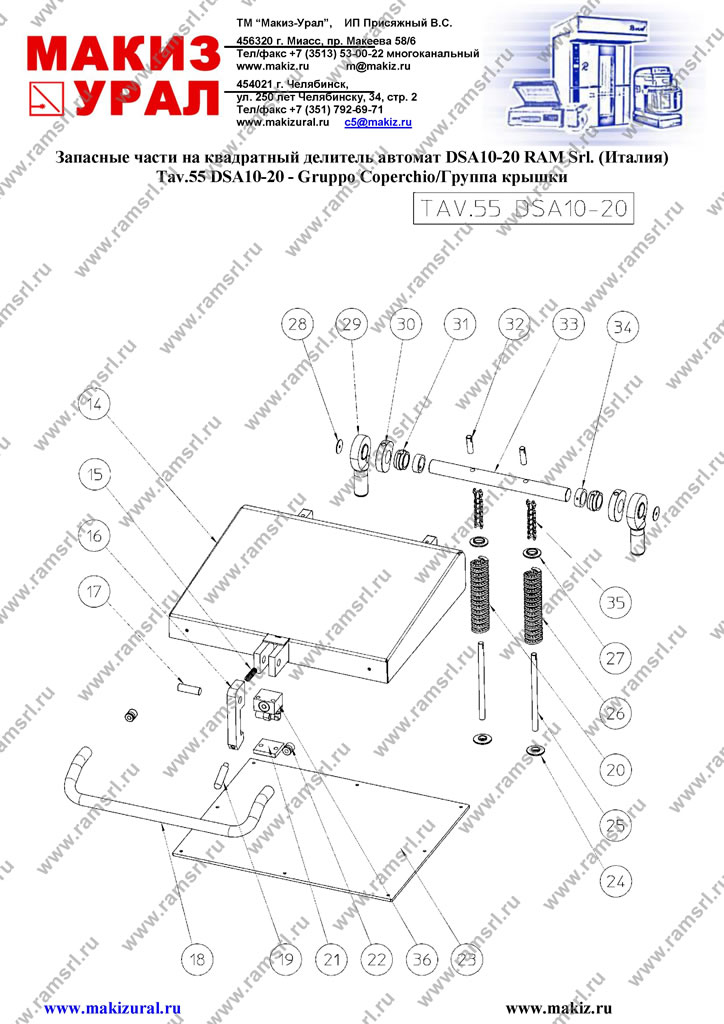

Tav.55 DSA10-20 - Gruppo Coperchio/Группа крышки

Позиция Количество Наименование
14 1 Coperchio / Крышка
15 1 Molla per coperchio / Пружина крышки
16 1 Gancio chiusura coperchio / Крючок крышки
17 1 Perno gancio di chiusura / Ось крючка
18 1 Maniglia coperchio / Ручка крышки
19 1 Piolo / Ось
20 1 Molla Blu bilanciamento coperchio / Пружина крышки
21 1 Blocchetto aggancio / Пластина крючка
22 2 Inserto per maniglia / Втулка ручки
23 1 Piastra РеЗОО bianco / Пластина пластиковая  РеЗОО
24 2 Rondella molla / Шайба пружины
25 2 Tirante molla / Ось пружины
26 1 Molla verde bilanciamento coperchio / Пружина крышки
27 2 Rondella superiore / Верхняя шайба
28 2 Rondella albero coperchio / Шайба оси крышки
29 2 Testa di biella Fe30D / Головка шарнира Fe30D
30 2 Disco ferma coperchio / Ограничитель крышки
31 2 Guida catena / Направляющая цепи
32 2 Attacco catena / Штифт крепления цепи
33 1 Perno coperchio / Ось крышки
34 2 Tondo sensore / Кулачок концевого выключателя
35 2 Catena sollevamento / Цепь подъема крышки
36 1 Pistoncino di sgancio / Поршень замка

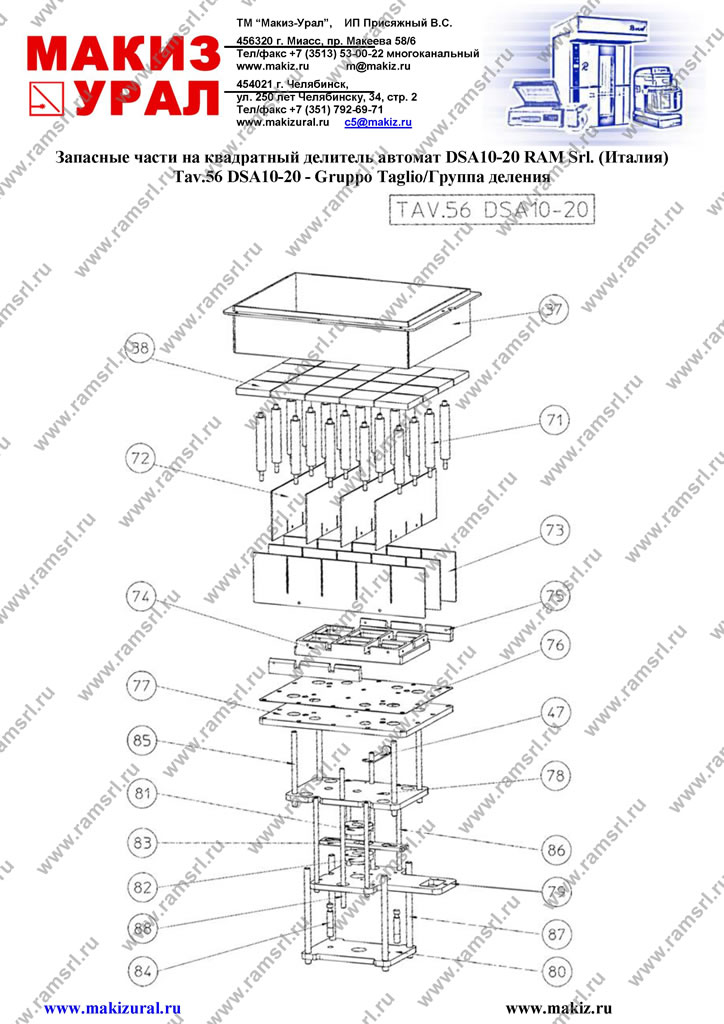

Tav.56 DSA10-20 - Gruppo Taglio/Группа деления

Позиция Количество Наименование
37 1 Vasca / Корпус
38 20 Stampino / Прижимная пластина
47 1 Staffa segnalazione / Кронштейн
71 20 Perno stampino per cilindro corsa 100mm / Прижимная пластина для цилиндра с рабочим ходом 100 мм
72 4 Coltello L=408 / Нож L=408
73 3 Coltello L=512 / Нож L=512
74 1 Supporto coltelli / Держатель ножей
75 2 Piatto supporto coltello / Прижимная пластина держателя ножей
76 1 Protezione piastra porta pressini / Защитная пластина пластины штампов
77 1 Piastra porta pressini / Пластина штампов
78 1 Piastra taglio / Пластина деления
79 1 Piastra meccanismo sgancio coltelli / Пластина подъема ножей
80 1 Piastra pressata / Пластина пресса
81 1 Coperchio flangia / Крышка фланца
82 1 Flangia meccanismo di sgancio / Фланец замка
83 1 Piatto meccanismo di sgancio / Пластина замка
84 2 Gancio pressata / Зацеп пресса
85 4 Tirante coltelli / Шпилька ножей
86 4 Tirante piatto coltello / Шпилька пластины ножей
87 4 Tirante pressata / Шпилька пресса
88 2 Tirante finecorsa coltelli / Ограничительная шпилька ножей

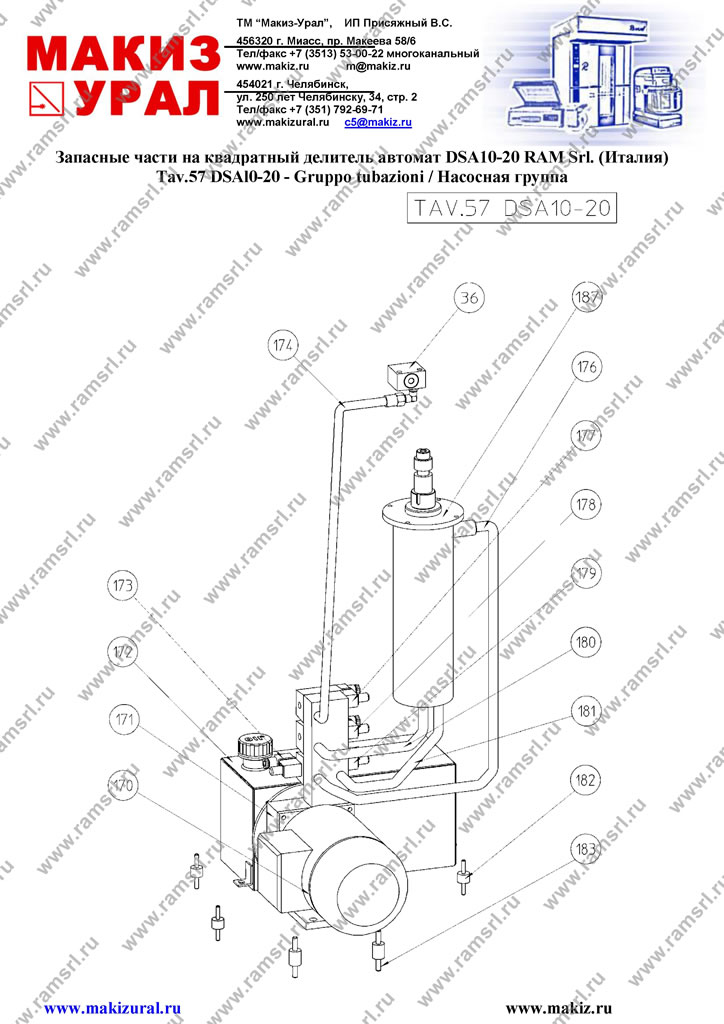

Tav.57 DSAl0-20 - Gruppo tubazioni / Насосная группа

Позиция Количество Наименование
36 1 Pistoncino di sgancio / Поршень замка
170 1 Motore /Двигатель
171 1 Centralina / Маслостанция
172 1 Serbatoio / Масляный бак
173 1 Elettro valvola pressata discesa / Электромагнитный клапан давления вниз
174 1 Tubo 26-L=1000 / Tube 26-L=1000
176 1 Tubo 29-L=1200 / Tube 29-L=1200
177 1 Elettro valvola sgancio / Электромагнитный клапан замка
178 1 Elettro valvola taglio / Электромагнитный клапан деления
179 1 Elettro valvola pressata salita / Электромагнитный клапан давления вверх
180 1 Tubo 27-L=600 / Tube 27-L=600
181 1 Tubo 30-L=750 / Tube 30-L=750
182 3 Antivibrante serbatoio / Виброопора бака
183 2 Antivibrante motore / Виброопора двигателя
187 1 Cilindro / Цилиндр
