Запасные части на квадратный делитель автомат DSA20 RAM Srl. (Италия)

Группа корпуса Группа крышки Группа деления Насосная группа

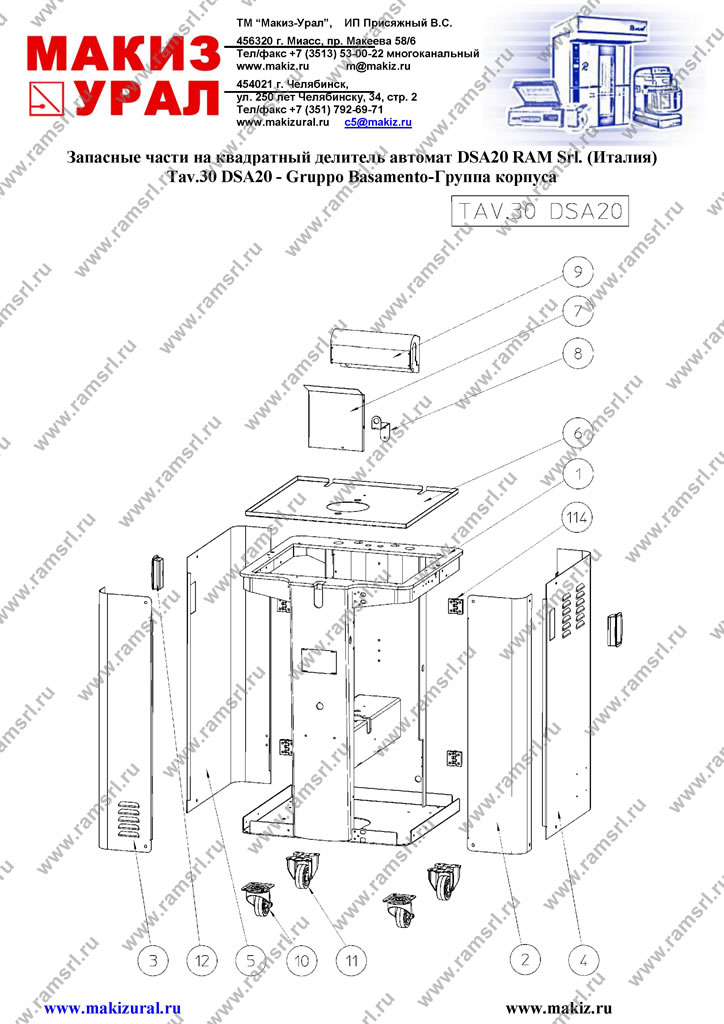

Tav.30 DSA20 - Gruppo Basamento-Группа корпуса

Позиция Количество Наименование
1 1 Telaio / Станина
2 1 Carter ant. lato dx / Правая передняя крышка
3 1 Carter ant. lato sx / Левая передняя крышка
4 1 Carter post, lato dx/ Правая задняя крышка
5 1 Carter post, lato sx/ Левая задняя крышка
6 1 Lamiera di recupero / Мукоуловительный щиток
7 1 Lamiera copri contatti / Защитный кожух контактов
8 1 Piastra sensore / Пластина датчиков
9 1 Copertura gr. cerniera post. / Защитный кожух шарнира крышки
10 2 Ruota con supp. a piastra girevole con freno / Колесная опора с тормозом
11 2 Ruota con supp. a piastra fissa / Колесная опора
12 2 Maniglia a incasso / Утопленная ручка
114 4 Cerniera attacco carter / Петля

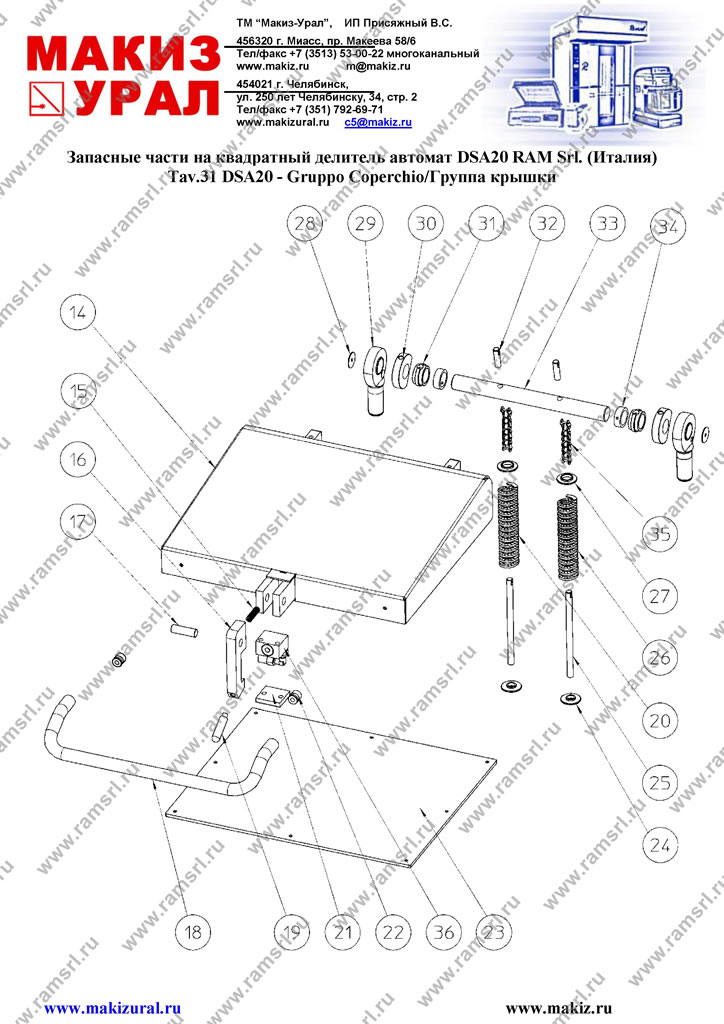

Tav.31 DSA20 - Gruppo Coperchio/Группа крышки

Позиция Количество Наименование
14 1 Coperchio /Крышка
15 1 Molla per coperchio / Пружина крышки
16 1 Gancio chiusura coperchio / Крючок крышки
17 1 Perno gancio di chiusura / Ось крючка
18 1 Maniglia coperchio / Ручка крышки
19 1 Piolo / Ось
20 1 Molla Blu bilanciamento coperchio / Пружина крышки
21 1 Blocchetto aggancio / Пластина крючка
22 2 Inserto per maniglia / Втулка ручки
23 1 Piastra РеЗОО bianco / Пластина пластиковая РеЗОО
24 2 Rondella molla / шайба пружины
25 2 Tirante molla / Ось пружины
26 1 Molla verde bilanciamento coperchio / Пружина крышки
27 2 Rondella superiore / Верхняя шайба
28 2 Rondella albero coperchio / Шайба оси крышки
29 2 Testa di biella Fe30D / Головка шарнира Fe30D
30 2 Disco ferma coperchio / Ограничитель крышки
31 2 Guida catena / Направляющая цепи
32 2 Attacco catena / Штифт крепления цепи
33 1 Perno coperchio / Ось крышки
34 2 Tondo sensore / Ось
35 2 Catena sollevamento / Цепь подъема крышки
36 1 Pistoncino di sgancio / Поршень замка

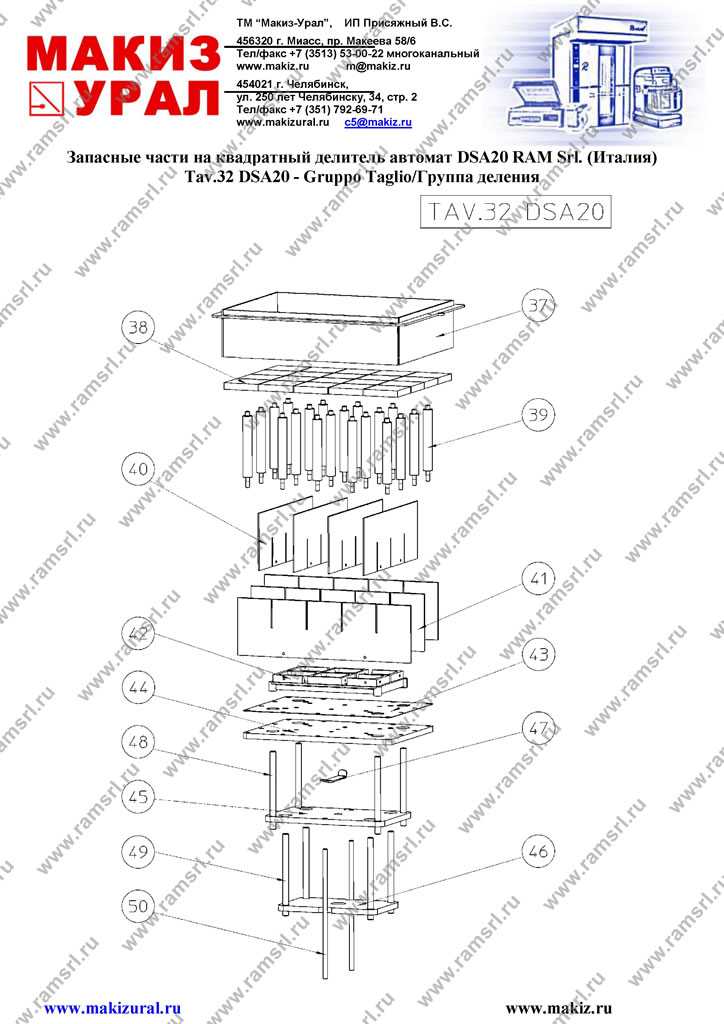

Tav.32 DSA20 - Gruppo Taglio/Группа деления

Позиция Количество Наименование
37 1 Vasca / Корпус
38 20 Stampino / Прижимная пластина
39 20 Perno stampino per cilindro corsa 120mm / Прижимная пластина для цилиндра с рабочим ходом 120 мм
40 4 Coltello L=408 / Нож L=408
41 3 Coltello L=512 / Нож L=512
42 1 Supporto coltelli / Держатель ножей
43 1 Protezione piastra porta pressini / Защитная пластина пластины штампов
44 1 Piastra porta pressini / Пластина штампов
45 1 Piastra Taglio / Пластина деления
46 1 Piastra Pressata / Пластина пресса
47 1 Staffa segnalazione / Кронштейн
48 4 Tirante coltelli / Шпилька ножей
49 4 Tirante pressata / Шпилька пресса
50 2 Tirante finecorsa coltelli / Ограничительная шпилька ножей

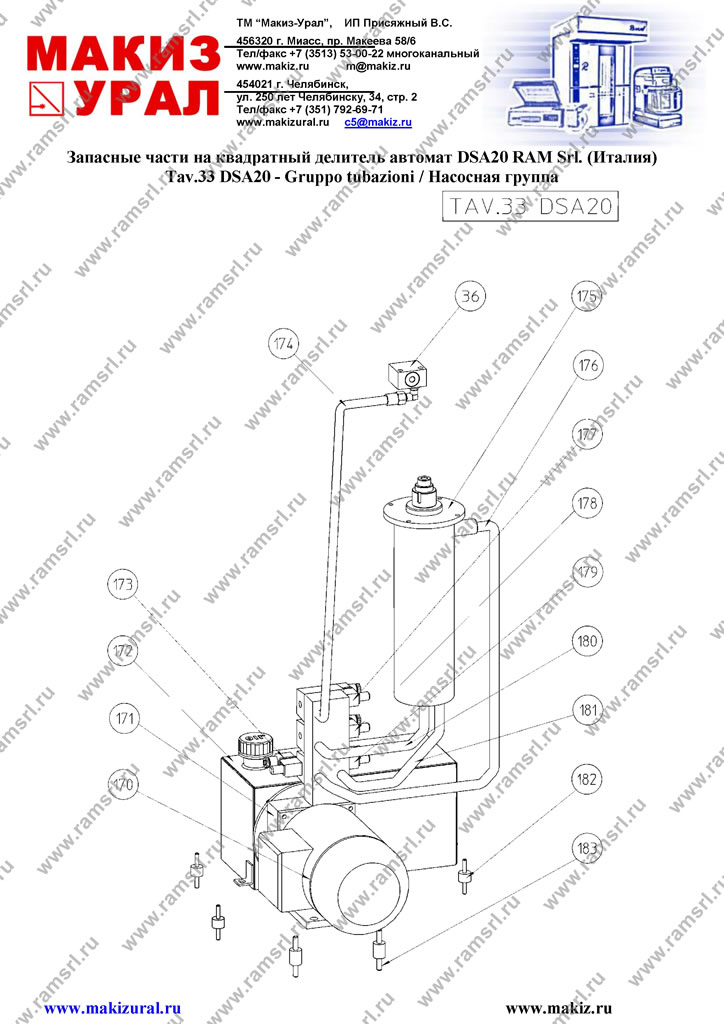

Tav.33 DSA20 - Gruppo tubazioni / Насосная группа

Позиция Количество Наименование
36 1 Pistoncino di sgancio / поршень замка
170 1 Motore / Двигатель
171 1 Centralina / Маслостанция
172 1 Serbatoio / Масляной бак
173 1 Elettro valvola pressata discesa / электромагнитный клапан давления вниз
174 1 Tubo 26-L=1000 / Шланг 26-L=1000
175 1 Cilindro / Цилиндр
176 1 Tubo 29-L=1200 / Шланг 29-L=1200
177 1 Elettro valvola sgancio / Elettromagnetic valve unblocking
178 1 Elettro valvola taglio / Электромагнитный клапан деления
179 1 Elettro valvola pressata salita / Электромагнитный клапан давления вверх
180 1 Tubo 27-L=600 / Шланг 27-L=600
181 1 Tubo 30-L=750 / Шланг 30-L=750
182 3 Antivibrante serbatoio / Виброопора бака
183 2 Antivibrante motore / Виброопора двигателя
