Запасные части на квадратный делитель полуавтомат DSS10-20 RAM Srl. (Италия)

Группа корпуса Группа крышки Делитель Насосная группа

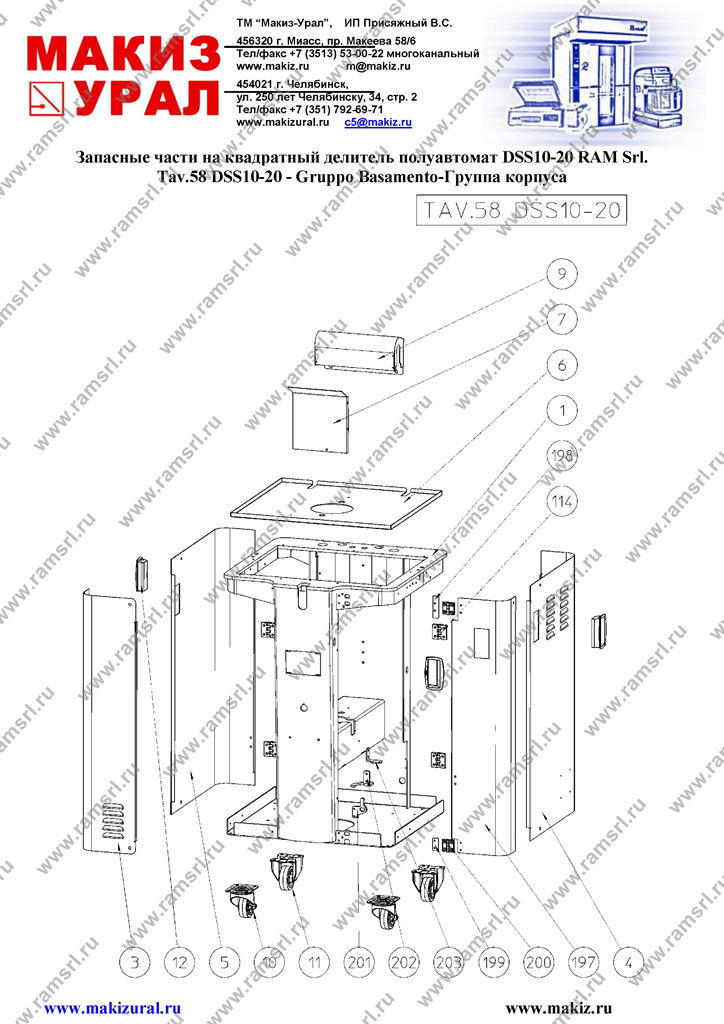

Tav.58 DSS10-20 - Gruppo Basamento-Группа корпуса

Позиция Количество Наименование
1 1 Telaio / Станина
3 1 Carter ant. lato sx / Левая передняя крышка
4 1 Carter post, lato dx / Правая задняя крышка
5 1 Carter post, lato sx / Левая задняя крышка
6 1 Lamiera di recupero / Мукоуловительный щиток
7 1 Lamiera copri contatti / Защитный кожух контактов
9 1 Copertura gr. cerniera post. / Защитный кожух шарнира крышки
10 2 Ruota con supp. a piastra girevole con freno / Колесная платформа с тормозом
11 2 Ruota con supp. a piastra fissa / Колесная платформа
12 3 Maniglia a incasso / Утопленная ручка
114 4 Cerniera attacco carter / Шарнир крышки
197 1 Carter ant. lato dx / Правая передняя крышка
198 1 Spessore cerniera superiore / Пластина верхнего шарнира крышки
199 1 Spessore cerniera inferiore / Пластина нижнего шарнира крышки
200 2 Cerniera attacco carter / Шарнир крышки
201 1 Blocco porta / Замок крышки
202 1 Lamiera azionamento micro / Нажимная пластина концевого выключателя
203 1 Supporto micro / Концевой выключатель

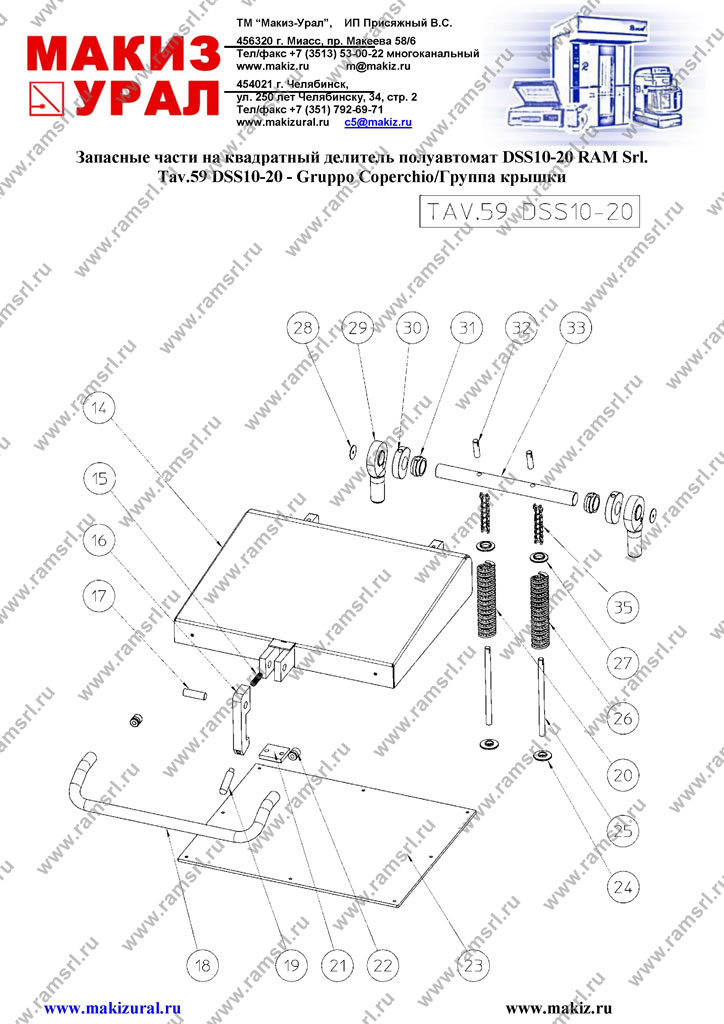

Tav.59 DSS10-20 - Gruppo Coperchio/Группа крышки

Позиция Количество Наименование
14 1 Coperchio / Крышка
15 1 Molla per coperchio / Пружина крышки
16 1 Gancio chiusura coperchio / Крючок крышки
17 1 Perno gancio di chiusura / Ось крючка
18 1 Maniglia coperchio / Ручка
19 1 Piolo / ось
20 1 Molla Blu bilanciamento coperchio / Пружина крышки
21 1 Blocchetto aggancio / Пластина крючка
22 2 Inserto per maniglia / Втулка ручки
23 1 Piastra РеЗОО bianco / Пластина пластиковая РеЗОО
24 2 Rondella molla / Шайба пружины
25 2 Tirante molla / Ось пружины
26 1 Molla verde bilanciamento coperchio / Пружина крышки
27 2 Rondella superiore / Верхняя шайба
28 2 Rondella albero coperchio /Шайба оси крышки
29 2 Testa di biella Fe30D / Головка шарнира Fe30D
30 2 Disco ferma coperchio / Ограничитель крышки
31 2 Guida catena / Направляющая цепи
32 2 Attacco catena / Штифт крепления цепи
33 1 Perno coperchio / Ось крышки
35 2 Catena sollevamento / Цепь подъема крышки

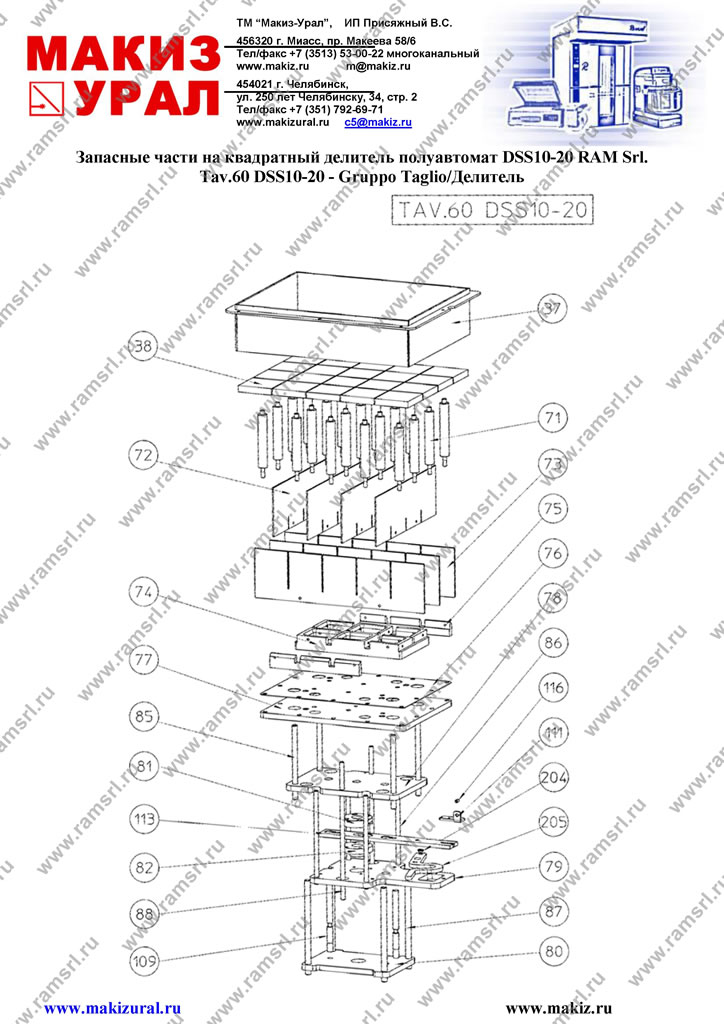

Tav.60 DSS10-20 - Gruppo Taglio/Делитель

Позиция Количество Наименование
37   Vasca / Корпус
38   Stampino / Прижимная пластина
71   Perno stampino per cilindro corsa 100mm / Прижимная пластина для цилиндра с рабочим ходом 100 мм
72   Coltello L=408 / Нож длина=408
73   Coltello L=512 / Нож длина=512
74   Supporto coltelli / Держатель ножей
75   Piatto supporto coltello / Прижимная пластина держателя ножей
76   Protezione piastra porta pressini / Защитная пластина пластины штампов
77   Piastra porta pressini / Пластина штампов
78   Piastra taglio / Пластина деления
79   Piastra sgancio coltelli / Пластина подъема ножей
80   Piastra pressata / Пластина пресса
81   Coperchio flangia / Крышка фланца
82   Flangia di sgancio / Фланец подъема ножей
85   Tirante coltelli / Шпилька ножей
86   Tirante piatto coltelli / Шпилька пластины деления
87   Tirante pressata / Шпилька пресса
88   Tirante finecorsa coltelli / Ограничительная шпилька ножей
109   Gancio pressata / Зацеп пресса
111   Lamiera supporto pressore / Опора пружины
113   Piatto di sgancio / Пластина подъема ножей
116   Pressore / Плунжер
204   Boccola flangiata nylon/Пластиковая шайба
205   Piatto leva cambio taglio / Рычаг смены типа деления

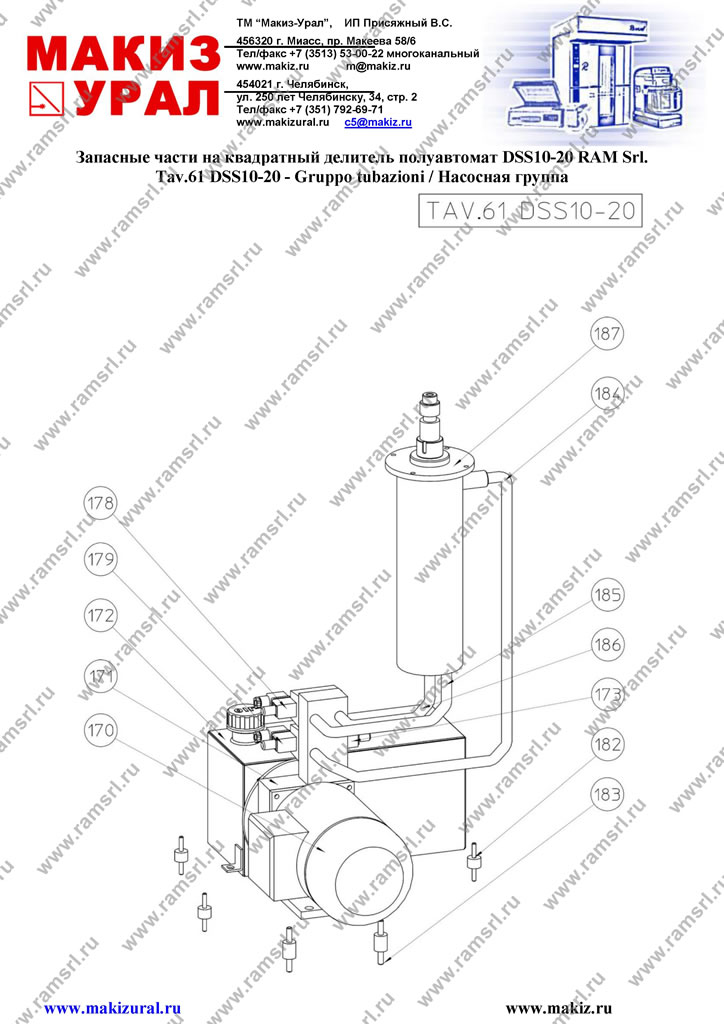

Tav.61 DSS10-20 - Gruppo tubazioni / Насосная группа

Позиция Количество Наименование
170   Motore / Двигатель
171   Centralina / Маслостанция
172   Serbatoio / Масляной бак
173   Elettro valvola pressata discesa / Электромагнитный клапан давления вверх
178   Elettro valvola taglio / Электромагнитный клапан деления
179   Elettro valvola pressata salita / Электромагнитный клапан давления вниз
182   Antivibrante serbatoio / Виброопора бака
183   Antivibrante motore / Виброопора двигателя
184   Tubo 23-L=760 / Шланг  23-L=760
185   Tubo 25-L=650 / Шланг  25-L=650
186   Tubo 24-L=590 / Шланг  24-L=590
187   Cilindro / Цилиндр
