Запчасти на полуавтоматический делитель-округлитель
S15-S22-S30-S30S-S52 RAM Srl. (Италия)

Группа корпуса Группа округления Группа головки Группа округления

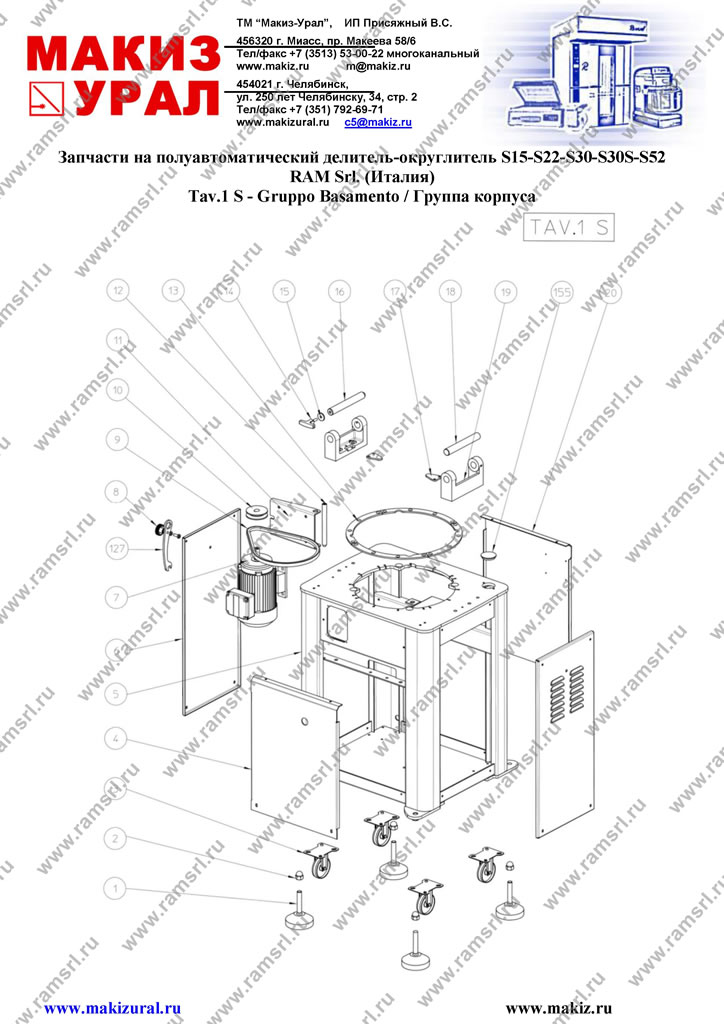

Tav.1 S - Gruppo Basamento / Группа корпуса

Позиция Количество Наименование
1 4 Piedino / Ножка
2 4 Dado esagono con calotta sferica / Шестигранная гайка
3 4 Ruota / Колесо
4 1 Pannello frontale Передняя крышка
5 1 Telaio struttura / Станина
6   Pannello laterale / Боковая крышка
7 1 Motore / Двигатель
8 1 Volantino / Маховик
9 1 Cinghia / Ремень
10 1 Puleggia motore / Шкив двигателя
11 1 Base motore / Пластина-держатель двигателя
12 1 Spinotto base motore / Ось пластины-держателя двигателя
13   Va anello nylon / Уплотнительное кольцо
14 1 Maniglia perno mobile / Ручка
15 1 Rondella / Шайба
16 1 Spinotto sgancio / Ось замка
17   Piastra bloccaggio / Стопорная пластина
18 1 Perno fulcro / Ось крышки
19   Forcella / Вилка
20 1 Pannello posteriore / Задняя крышка
127 1 Chiave / Ключ
155 1 Tappo chiusura loro / Пробка

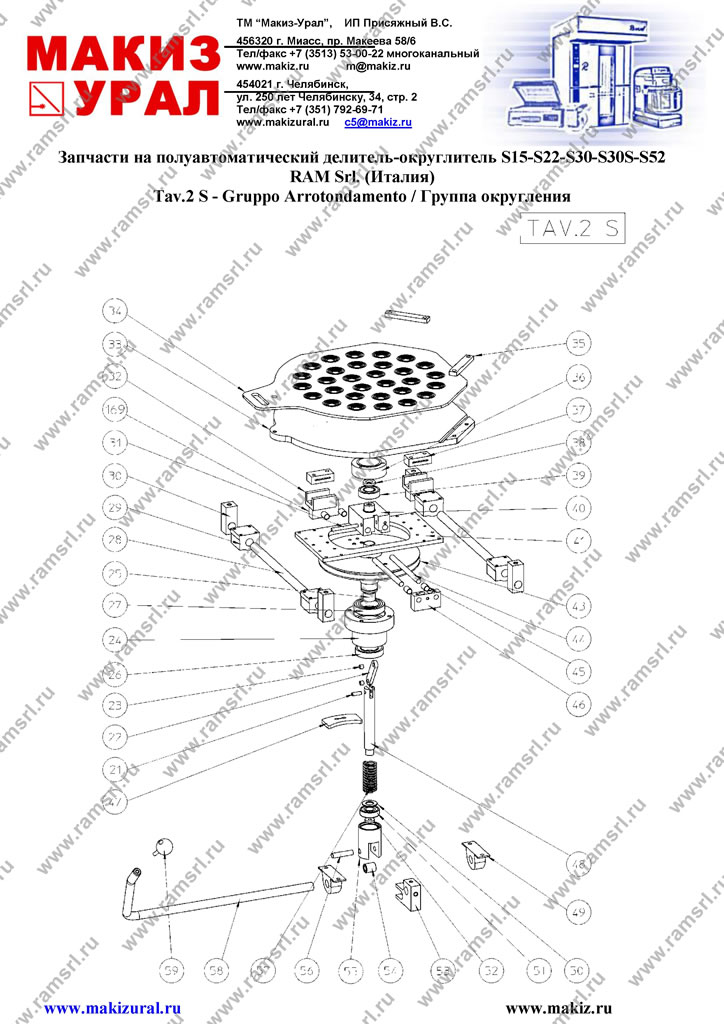

Tav.2 S - Gruppo Arrotondamento / Группа округления

Позиция Количество Наименование
21 1 Perno D=8 L=24 / Ось D=8 L=24
22 1 Piatto spinta slitta / Пластина шатуна
23   Bronzina / Втулка бронзовая
24 1 Mozzo supporto / Муфта
25 1 Bronzina / Втулка бронзовая
26 1 Cuscinetto / Подшипник
27 1 Cuscinetto / Подшипник
28 2 Asta di scorrimento / Направляющая ось
29 4 Supporto / Суппорт направляющей оси
30 4 Blocchetto sostegno aste / Ограничитель направляющей оси
31 1 Perno carrello /Ось каретки
32 2 Staffa a "C" / С-образный кронштейн
33 1 Piatto ondulatore / Несущая пластина подноса
34 1 Piatto plexiglass / Поднос с ячейками
35   Piatto arresto / Ограничительная пластина
36 1 Centraggio / Фланец
37   Pattino / Опорная пластина
38 1 Rondella carrello / Шайба каретки
39 1 Cuscinetto / Подшипник
40 1 Slitta scorrevole / Каретка
41 1 Piastra / Пластина
43 1 Puleggia condotta / Шкив ведомый
44   Barra condotta rettificata / Направляющая
45   Boccola / Втулка
46 1 Supporto con foro / Суппорт с отверстиями
47 1 Contrappeso / Противовес
48 1 Puntone / Ось
49   Cuscinetto con supporto / Подшипник суппорта
50 1 Rondella sotto molla / Шайба
51 1 Cuscinetto / Подшипник
52 1 Rondella / Шайба
53 1 Forcella sollevamento / Вилка
54 1 Tondo strisciamento su leva / Втулка
55 1 Tondo spinta puntone / Толкатель оси
56 1 Perno D=12 L=54 / Ось D=12 L=54
57 1 Molla compressione / Пружина сжатия
58 1 Leva /Рычаг
59 1 Pomello / Ручка
169 1 Supporto /Суппорт

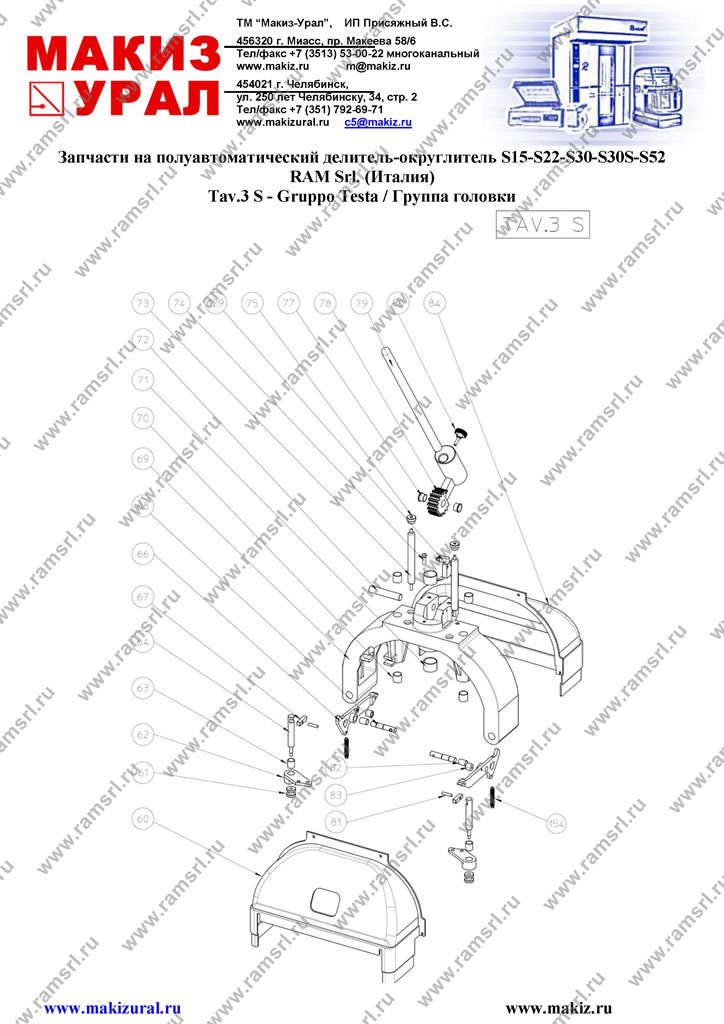

Tav.3 S - Gruppo Testa / Группа головки

Позиция Количество Наименование
60 1 Carter frontale / Передняя крышка
61 2 Anello di trazione / Кольцо
62 2 Staffa sostegno colonne / Суппорт оси натяжения
63 2 Bronzina / Втулка бронзовая
64 2 Colonna di trazione / Ось натяжения
66 2 Leva / Рычаг
67 2 Quadro di spinta / Упорная пластина
68 2 Perno / Ось
69 1 Ponte portante / Опора головки
70 4 Bronzina / Втулка бронзовая
71 2 Bronzina / Втулка бронзовая
72 1 Perno leva / Ось рычага
73 2 Molla a gas / Газовая пружина
74 1 Vite finecorsa / Стопорный винт
75 2 Peno fissaggio colonne / Ось
77 2 Bronzina / Втулка бронзовая
78 1 Leva di pressione / Рычаг давления
79 1 Leva / Рычаг
80 1 Volantino / Винт крепления
81 2 Spina / Штифт
82 2 Bronzina / Втулка бронзовая
83 2 Rullo di appoggio / Опорный ролик
84 1 Carter posteriore / Задняя крышка
129 1 Micro / Концевой переключатель
154 2 Molla trazione / Пружина

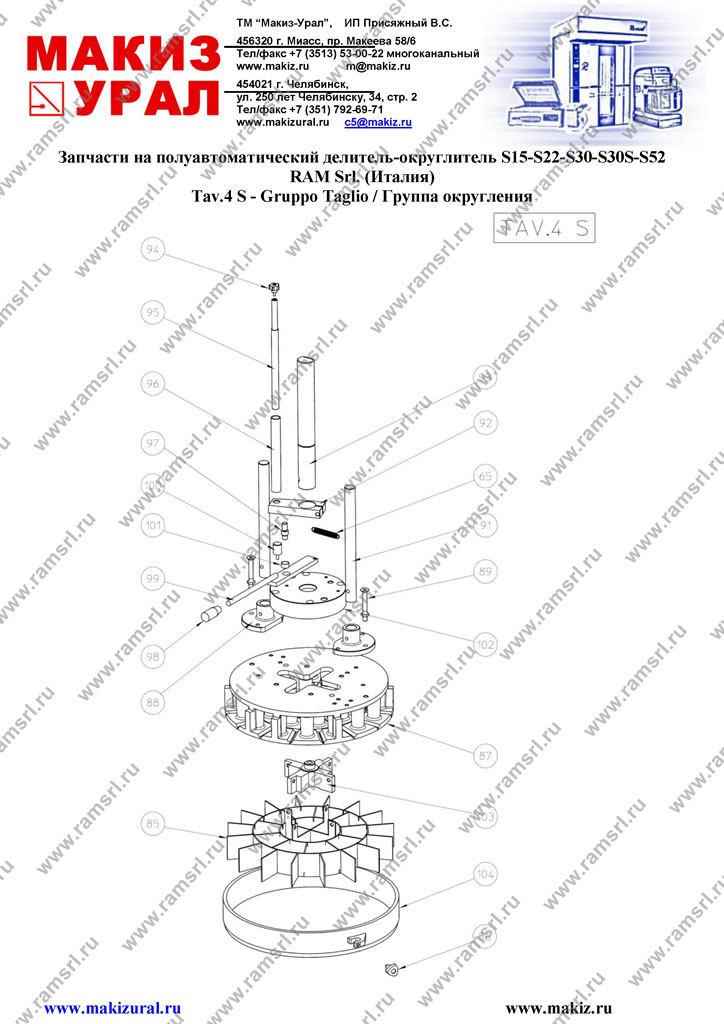

Tav.4 S - Gruppo Taglio / Группа округления

Позиция Количество Наименование
65 1 Molla trazione/Пружина
85 1 Coltello / Нож
86 2 Volantino / Винт крепления
87 1 Piatto formazione palline / Алюминиевая пластина формования теста
88 2 Base asta di guida / Опора для направляющей
89 2 Vite finecorsa / Ограничительный винт
91 2 Asta di guida / Направляющая ось
92 1 Staffa / Кронштейн
93 1 Colonna con dentatura / Шпилька
94 1 Volantino / Винт крепления
95 1 Asta regolazione finecorsa / Ось концевого выключателя
96 1 Canotto regolazione finecorsa / Трубка концевого выключателя
97 1 Pernetto D=16 M12 / Ось D=16 M12
98 1 Impugnatura / Ручка
99 1 Leva di bloccaggio / Рычаг блокировки
100 1 Puffer / Упор
101 1 Bronzina / Втулка бронзовая
102 1 Copercho / Крышка
103 1 Croce attacco coltello / Суппорт ножа крестообразный
104 1 Anello di chiusura / Кольцо
