Запасные части на автоматический делитель-округлитель
SPH PLUS 15-22-30-30S-52 RAM Srl. (Италия)

Группа корпуса Группа округления Группа головки Группа деления

Насосная группа

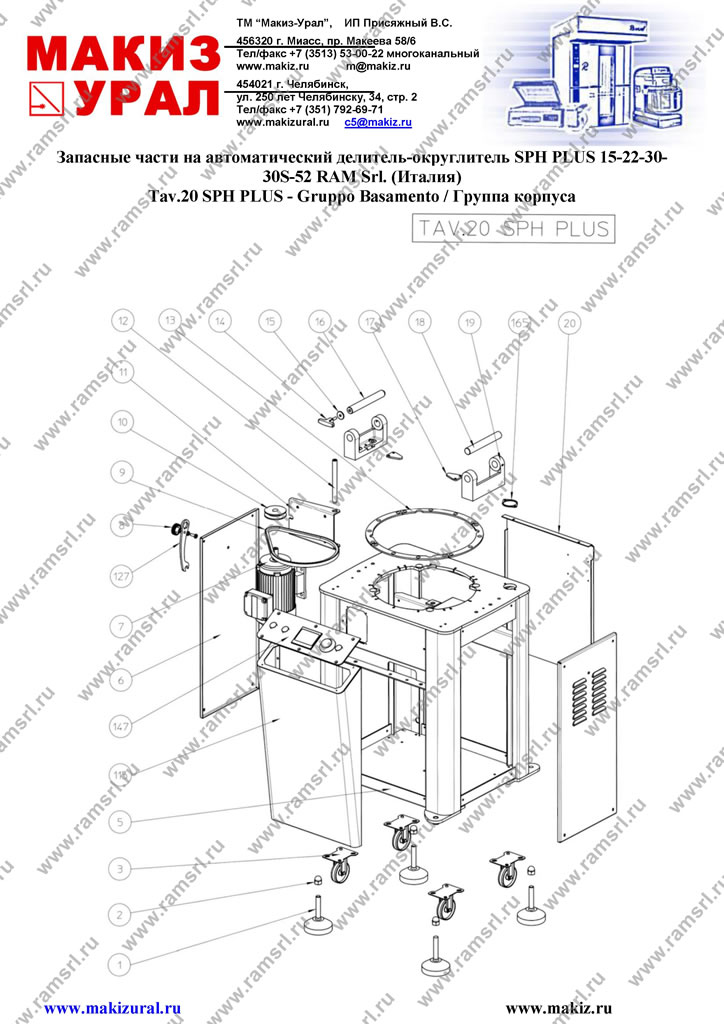

Tav.20 SPH PLUS - Gruppo Basamento / Группа корпуса

Позиция Количество Наименование
1 4 Piedino / Ножка
2 4 Dado esagono con calotta sferica / Шестигранная гайка
3 4 Ruota / Колесо
5 1 Telaio struttura / Станина
6 2 Pannello laterale / Боковая крышка
7 1 Motore / Двигатель
8 1 Volantino / Ручка регулировки
9 1 Cinghia / Ремень
10 1 Puleggia motore / Шкив двигателя
11 1 Base motore / Пластина-держателя двигателя
12 1 Spinotto base motore / Ось пластины-держателя двигателя
13   Va anello nylon / Уплотнительное кольцо
14 1 Maniglia perno mobile / Ручка
15 1 Rondella / Шайба
16 1 Spinotto sgancio / Ось замка
17   Piastra bloccaggio / Стопорная пластина
18 1 Perno fulcro / Ось крышки
19   Forcella / Вилка
20 1 Pannello posteriore / Задняя крышка
115 1 Pannello frontale / Передняя крышка
127 1 Chiave / Ключ
147 1 Pannello comandi / Панель управления
165 1 Lamiera fissaggio Pressacavo / Кабельный зажим

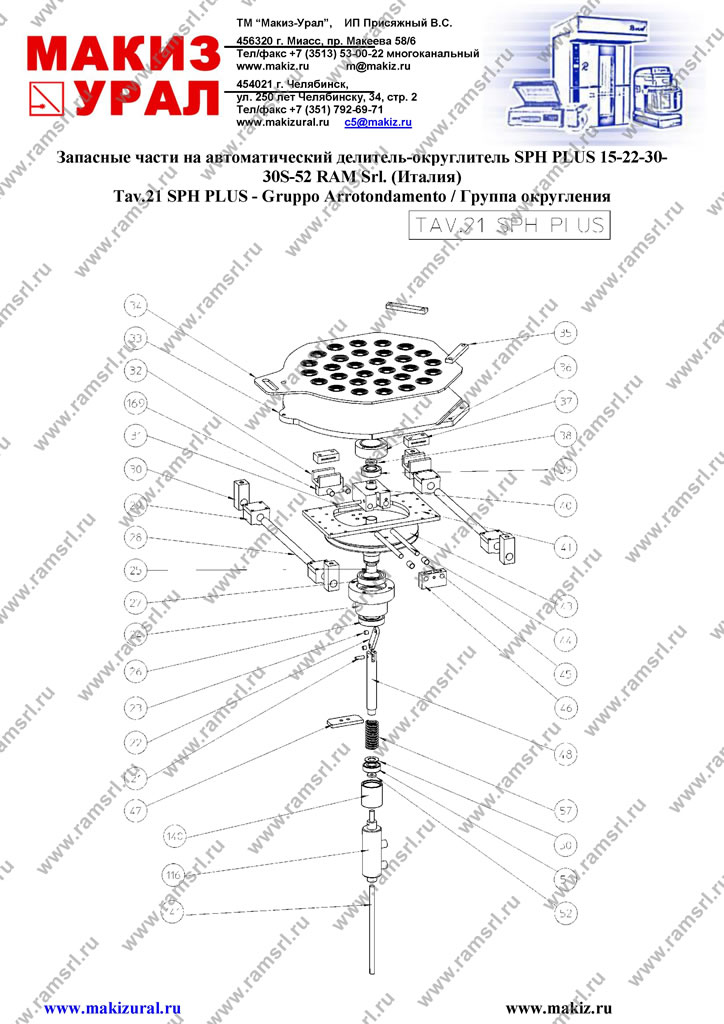

Tav.21 SPH PLUS - Gruppo Arrotondamento / Группа округления

Позиция Количество Наименование
21 1 Perno D=8 L=24 / Ось D=8 L=24
22 1 Piatto spinta slitta / Пластина шатуна
23 2 Bronzina / Втулка бронзовая
24 1 Mozzo supporto / Муфта
25 1 Bronzina / Втулка бронзовая
26 1 Cuscinetto / Подшипник
27 1 Cuscinetto / Подшипник
28 2 Asta di scorrimento / Направляющая ось
29 4 Supporto / Суппорт направляющей оси
30 4 Blocchetto sostegno aste / Ограничитель направляющей оси
31 1 Perno carrello / Ось каретки
32 2 Staffa a "C" / С-образный кронштейн
33 1 Piatto ondulatorc / Несущая пластина подноса
34 1 Piatto plexiglass / Поднос с ячейками
35   Piatto arresto / Ограничительная пластина
36 1 Centraggio / Фланец
37   Pattino / Опорная пластина
38 1 Rondella carrello / Шайба каретки
39 1 Cuscinetto / Подшипник
40 1 Slitta scorrevole / Каретка
41 1 Piastra / Пластина
43 1 Puleggia condotta / Шкив ведомый
44   Barra condotta rettificata / Направляющая
45   Boccola / Втулка
46 1 Supporto con foro / Суппорт с отверстиями
47 1 Contrappeso / Противовес
48 1 Puntone / Ось
50 1 Rondella sotto molla / Шайба
51 1 Cuscinetto / Подшипник
52 1 Rondella / Шайба
57 1 Molla compressione / Пружина
116 1 Cilindro rota/ione  Цилиндр вращения
140 1 Tondo spinta puntone / Толкатель оси
141 1 Asta filettata / Шпилька
169 1 Supporto / Суппорт

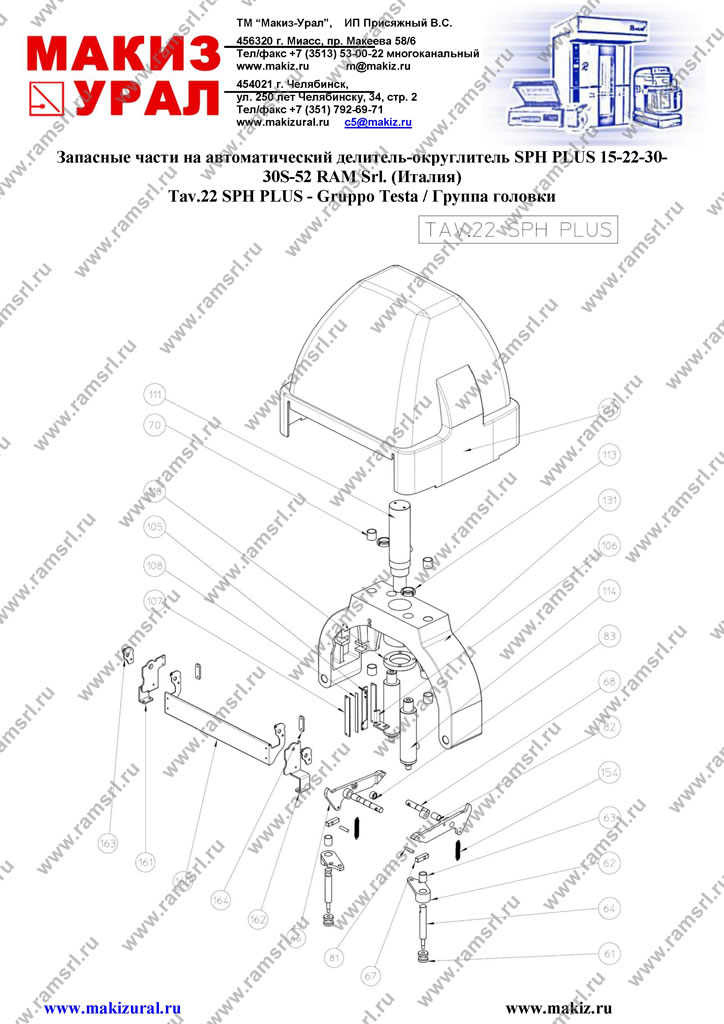

Tav.22 SPH PLUS - Gruppo Testa / Группа головки

Позиция Количество Наименование
61 2 Anello di trazione / Кольцо
62 2 Staffa sostegno colonne / Суппорт оси натяжения
63 2 Bronzina / Втулка бронзовая
64 2 Colonna di trazione / Ось натяжения
66 2 Leva / Рычаг
67 2 Quadro di spinta / Упорная пластина
68 2 Perno /Ось
70 4 Bronzina / Втулка бронзовая
81 2 Spina / Штифт
82 2 Bronzina / Втулка бронзовая
83 2 Rullo di appoggio / Опорный ролик
105 1 Supporto per micro / Суппорт концевого выключателя
106 1 Staffa / Кронштейн
107 1 Piastra copri magnete / Защитная пластина магнитной пластины
108 1 Banda magnetica / Магнитная пластина
110 1 Ghiera di blocco / Фланец поршня
111 1 Cilindro taglio / Цилиндр деления
113 2 Ghiera km / Фланец
114 2 Cilindro pressata / Цилиндр давления
131 1 Ponte portante / Опора головки
154 2 Molla trazione / Пружина
160 1 Sportello / Лючок
161 1 Lama sx sportello / Левый кронштейн крючка
162 1 Lama dx sportello / Правый кронштейн крючка
163 2 Rimesso / Успокоитель лючка
164 2 Piatto sportello / Пластина лючка
170 1 Carter testa / Крышка головки

Tav. 23 SPH PLUS - Gruppo Taglio /Группа деления

Позиция Количество Наименование
85 1 Coltello / Нож
86 2 Volantino / Винт крепления
87 1 Piatto formazione palline / Алюминиевая пластина формования теста
88 2 Base asta di guida / Опора для направляющей
89 2 Vite finecorsa / Ограничительный винт
102 1 Coperchio / Крышка
103 1 Croce attacco coltello / Суппорт ножа крестообразный
104 1 Anello di Chiusura / Защитное кольцо
132 2 Asta / Направляющая ось

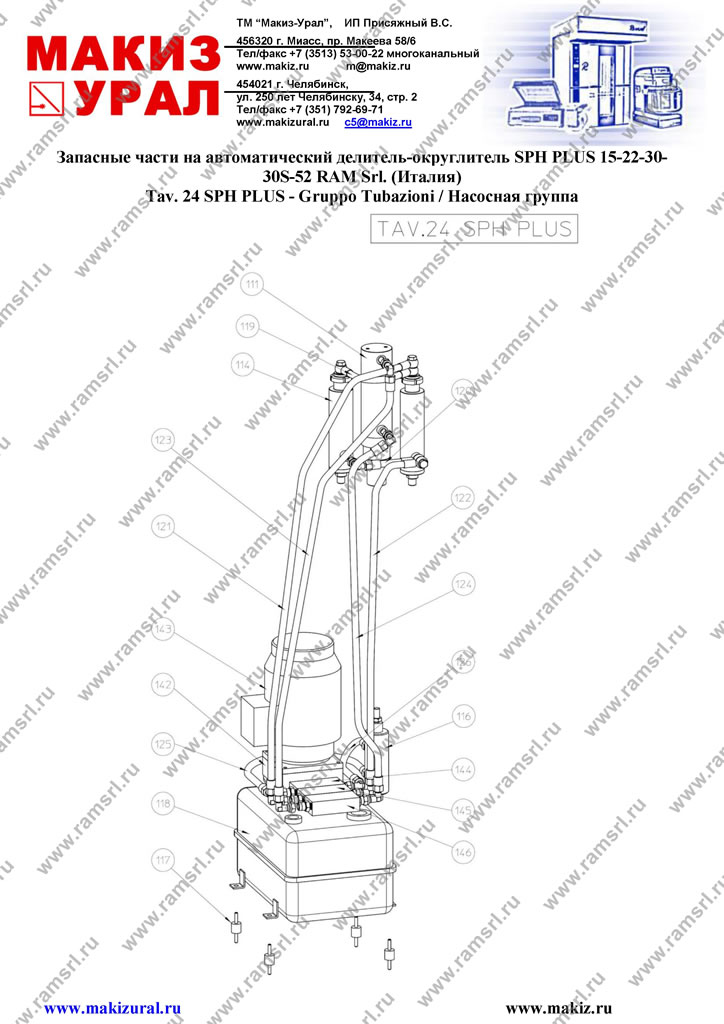

Tav. 24 SPH PLUS - Gruppo Tubazioni / Насосная группа

Позиция Количество Наименование
111 1 Cilindro taglio   Цилиндр деления
114   Cilindro pressata / Цилиндр давления
116 1 Cilindro rotazione / Цилиндр вращения
117   Puffer antivibrante / Виброопора
118 1 Serbatoio / Масляный бак
119 1 Tubo 1-L=200/ Шланг 1-L=200
120 1 Tubo 2-L= 135/ Шланг 2-L= 135
121 1 Tubo 3-L= 1680 / Шланг 3-L= 1680
122 1 Tubo 4-L=l 530 / Шланг 4-L=l 530
123 1 Tubo 5-L= 1300 / Шланг 5-L= 1300
124 1 Tubo 6-L= 1520 / Шланг 6-L= 1520
125 1 Tubo 8-L=590 / Шланг 8-L=590
126 1 Tubo 7-L=490 / Шланг 7-L=490
142 1 Centralina / Маслостанция
143 1 Motore / Двигатель
144 1 Elettrovalvola rotazione / Электромагнитный клапан вращения
145 1 Elettrovalvola pressata / Электромагнитный клапан давления
146 1 Elettrovalvola taglio  Электромагнитный клапан деления
