Запчасти на автоматический делитель-округлитель
SPH 15-22-30-30S-52 RAM Srl. (Италия)

Группа корпуса Группа округления Группа головки Группа округления

Насосная группа

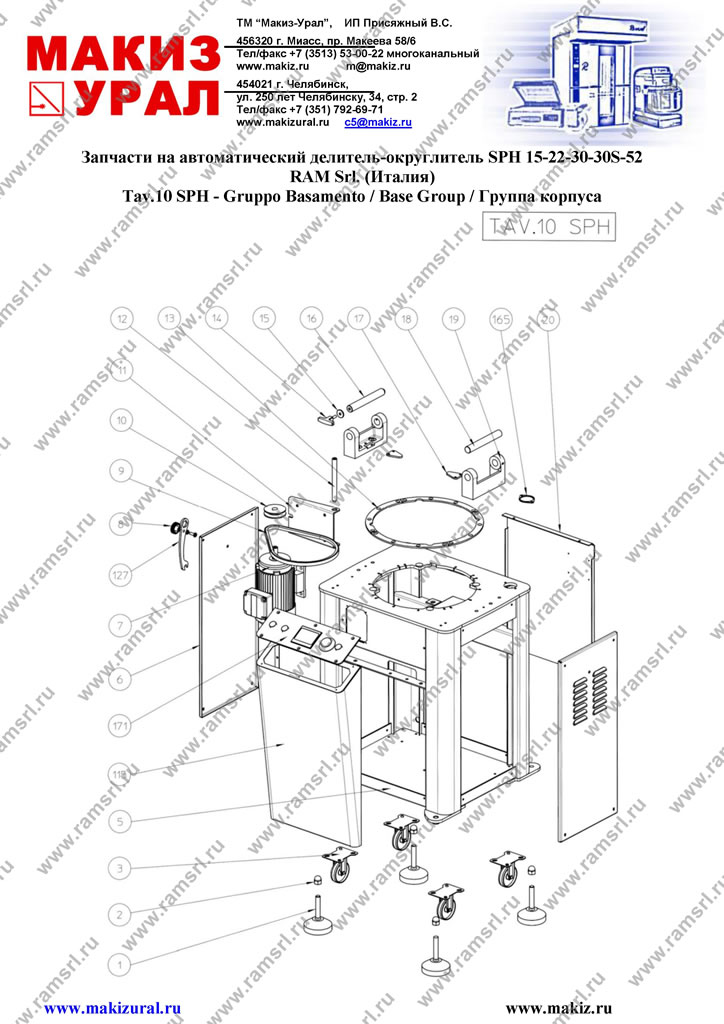

Tav.10 SPH - Gruppo Basamento / Base Group / Группа корпуса

Позиция Количество Наименование
1 4 Piedino / Ножка
2 4 Dado esagono con calotta sferica / Шестигранная гайка
3 4 Ruota / Колесо
5 1 Telaio struttura / Станина
6 2 Pannello laterale / Боковая крышка
7 1 Motore / Двигатель
8 1 Volantino / Ручка регулировки
9 1 Cinghia / Ремень
10 1 Puleggia motore / Шкив двигателя
11 1 Base motore / Пластина-держателя двигателя
12 1 Spinotto base motore / Ось пластины-держателя двигателя
13   Va anello nylon / Уплотнительное кольцо
14 1 Maniglia perno mobile / Ручка
15 1 Rondella / Шайба
16 1 Spinotto sgancio / Ось замка
17   Piastra bloccaggio / Стопорная пластина
18 1 Perno fulcro / Ось крышки
19   Forcella / Вилка
20 1 Pannello posteriore / Задняя крышка
115 1 Pannello frontale / Передняя крышка
127 1 Chiave / Ключ
165 1 Lamiera fissaggio pressacavo / Кабельный зажим
171 1 Pannello comando / Панель управления

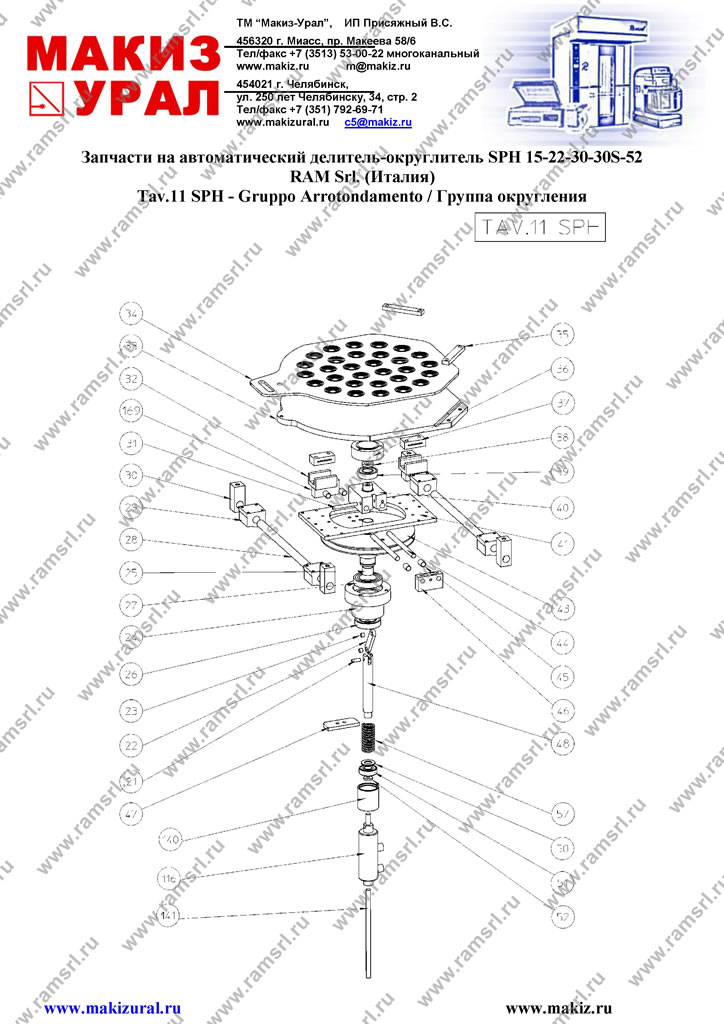

Tav.11 SPH - Gruppo Arrotondamento / Группа округления

Позиция Количество Наименование
21 1 Perno D=8 L=24 / Ось D=8 L=24
22 1 Piatto spinta slitta / Пластина шатуна
23 2 Bronzina / Втулка бронзовая
24 1 Mozzo supporto / Муфта
25 1 Bronzina / Втулка бронзовая
26 1 Cuscinetto / Подшипник
27 1 Cuscinetto / Подшипник
28 2 Asta di scorrimento / Направляющая ось
29 4 Supporto / Суппорт направляющей оси
30 4 Blocchetto sostegno aste / Ограничитель направляющей оси
31 1 Perno carrello / Ось каретки
32 2 Staffa a "C" / С-образный кронштейн
33 1 Piatto ondulatore / Несущая пластина подноса
34 1 Piatto plexiglass / Поднос с ячейками
35   Piatto arresto / Ограничительная пластина
36 1 Centraggio / Фланец
37   Pattino / Опорная пластина
38 1 Rondella carrello / Шайба каретки
39 1 Cuscinetto / Подшипник
40 1 Slitta scorrevole / Каретка
41 1 Piastra / Пластина
43 1 Puleggia condotta / Шкив ведомый
44   Barra condotta rettificata / Направляющая
45   Boccola / Втулка
46 1 Supporto con foro / Суппорт с отверстиями
47 1 Contrappcso / Противовес
48 1 Puntone / Ось
50 1 Rondella Sotto molla / Шайба
51 1 Cuscinetto / Подшипник
52 1 Rondella / Шайба
57 1 Molla compressione / Пружина
116 1 Cilindro rotazione / Цилиндр вращения
140 1 Tondo spinta puntone / Толкатель оси
141 1 Asta filettata / Шпилька
169 1 Supporto / Суппорт

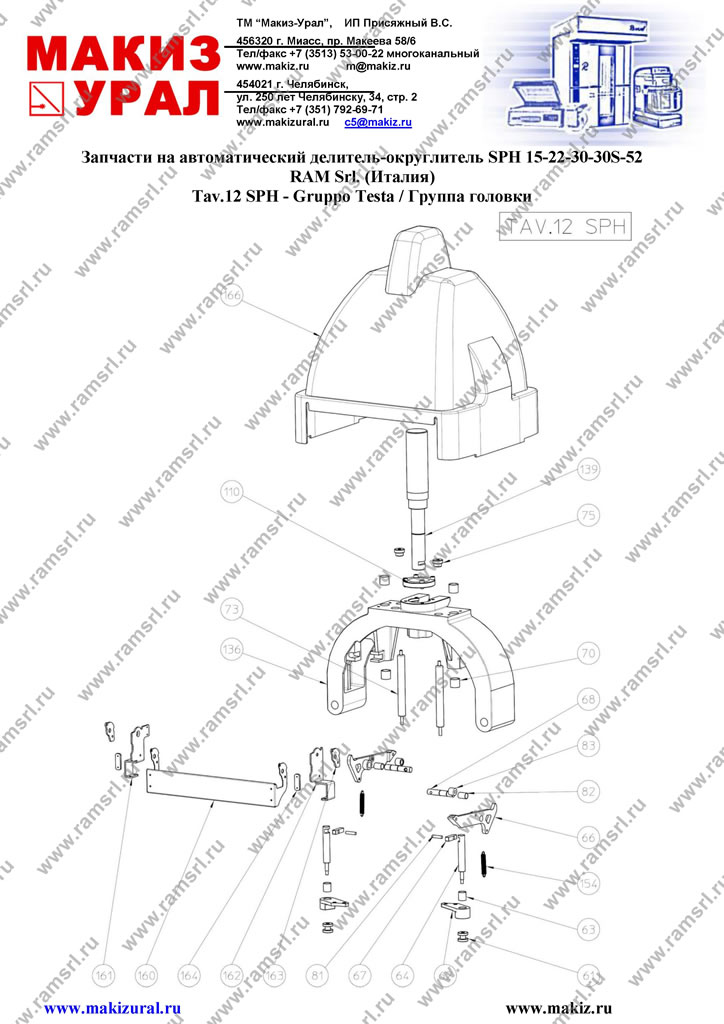

Tav.12 SPH - Gruppo Testa / Группа головки

Позиция Количество Наименование
61 2 Anello di trazione / Кольцо
62 2 Staffa sostegno colonne / Суппорт оси натяжения
63 2 Bronzina / Втулка бронзовая
64 2 Colonna di trazione / Ось натяжения
66 2 Leva / Рычаг
67 2 Quadro di spinta / Упорная пластина
68 2 Perno / Ось
70 4 Bronzina / Втулка бронзовая
73 2 Molle a gas / Spring
75 2 Perno fissaggio colonne / Pin
81 2 Spina / Штифт
82 2 Bronzina / Втулка бронзовая
83 2 Rullo di appoggio / Опорный ролик
110 1 Ghiera blocco cilindro / Фланец
136 1 Ponte portante / Опора головки
139 1 Cilindro pressata e taglio / Цилиндр давления и деления
154 2 Molla trazione / Пружина
160 1 Sportello / Лючок
161 1 Lama sx sportello / Левый кронштейн крючка
162 1 Lama dx sportello / Правый кронштейн крючка
163 2 Rimesso   Успокоитель лючка
164 2 Piatto sportello / Пластина лючка
166 1 Carter testa / Крышка головки

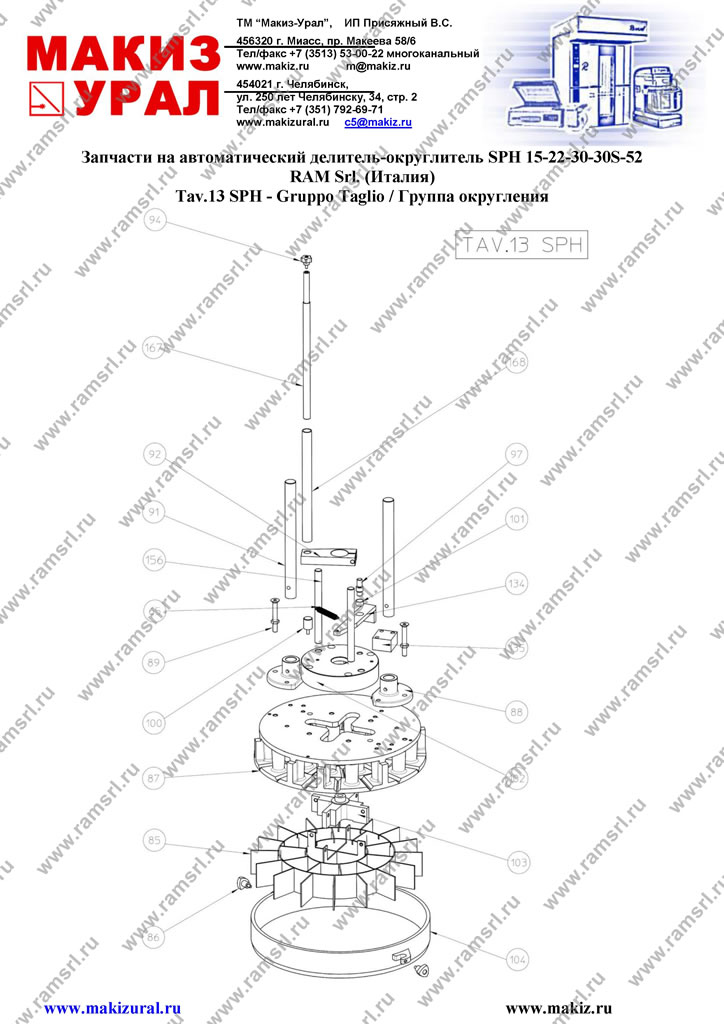

Tav.13 SPH - Gruppo Taglio / Группа округления

Позиция Количество Наименование
65 1 Molla Trazione /Пружина
85 1 Coltello / Нож
86 2 Volantino / Винт крепления
87 1 Piatto formazione palline / Алюминиевая пластина формования теста
88 2 Base asta di guida / Опора для направляющей
89 2 Vite finecorsa / Ограничительный винт
91 2 Asta di guida / Направляющая
92 1 Staffa / Кронштейн
94 1 Volantino / Винт крепления
97 1 Pernotto D-16 M12 / Ось D-16 M12
100 1 Puffer / Упор
101 1 Bronzina / Втулка бронзовая
102 1 Coperchio / Крышка
103 1 Croce attacco coltello / Суппорт ножа крестообразный
104 1 Anello di chiusura / Защитное кольцо
134 1 Piastra sgancio / Пластина замка
135 1 Cilindro sgancio / Цилиндр замка
156 2 Barra filettata M16 / Шпилька M16
167 1 Asta regolazione finecorsa SP-SPH / Ось концевого выключателя SP-SPH
168 1 Canotto regolazione finecorsa SP-SPH / Трубка концевого выключателя SP-SPH

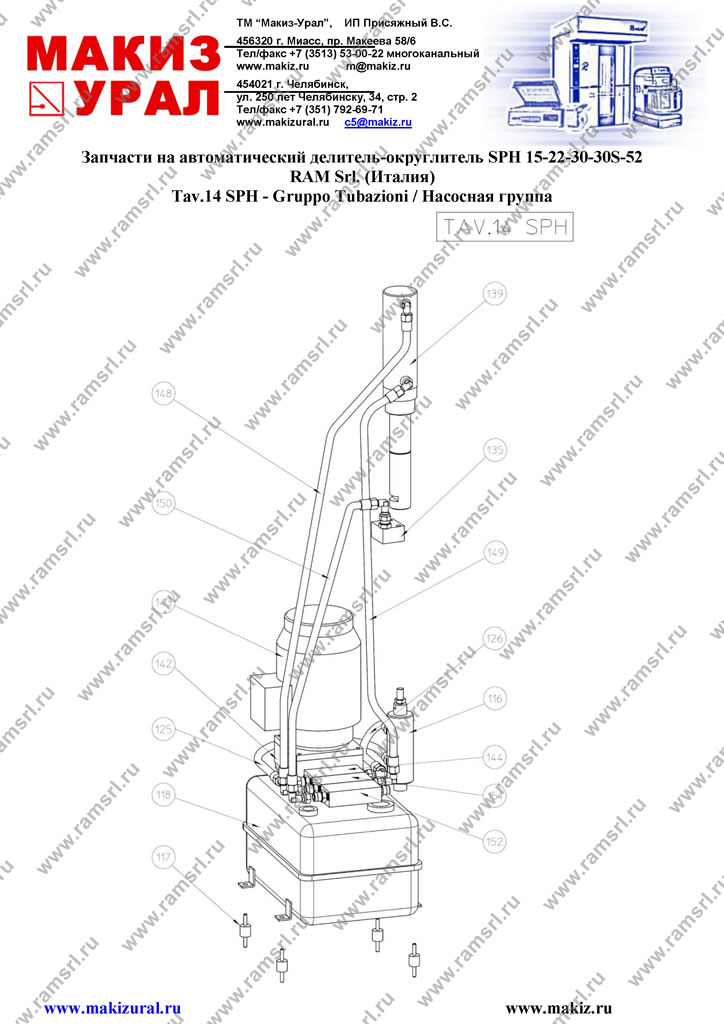

Tav.14 SPH - Gruppo Tubazioni / Насосная группа

Позиция Количество Наименование
116 1 Cilindro rotazione/ Цилиндр вращения
117 4 Puffer antivibrante / Виброопора
118 1 Serbatoio / Масляный бак
125 1 Tubo 7-L=590 / Шланг 7-L=590
126 1 Tubo 8-L=490 / Шланг 8-L=490
135 1 Cilindro di sgancio / Цилиндр замка
139 1 Cilindro pressata taglio / Цилиндр давления и деления
142 1 Centralina / Маслостанция
143 1 Motore / Двигатель
144 1 Elettrovalvola rotazione / Электромагнитный клапан вращения
148 1 Tubo 9A-L=1680 / Шланг L=1680 9A-L=1680
149 1 Tubo 9B-L= 1680 / Шланг L= 1680 9B-L= 1680
150 1 Tubo 10-L=1230/Шланг L=1230 10-L=1230
151 1 Elettrovalvola pressata e taglio / Электромагнитный клапан давления и деления
152 1 Elettrovalvola sgancio / Электромагнитный клапан замка
